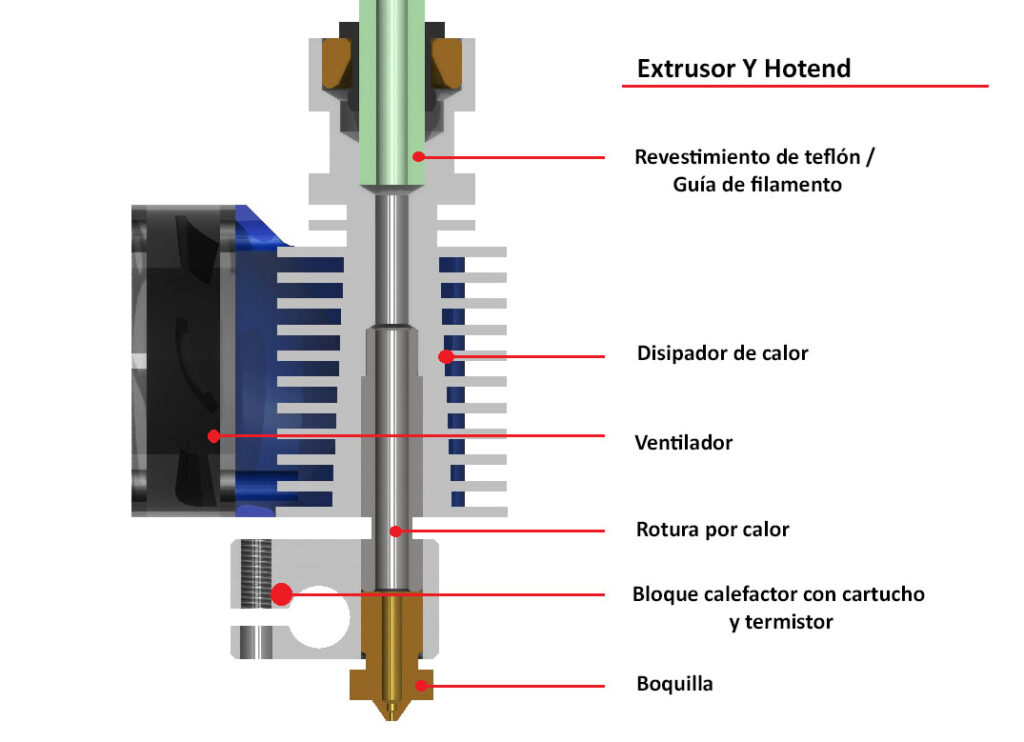

1.-Extrusor y Hotend (Fusor): El extrusor es un componente esencial. Combina el mecanismo que empuja el filamento con la parte que lo funde. El filamento se calienta en el hotend y se deposita en la boquilla para formar las capas del objeto impreso. Algunos componentes clave son el ventilador de hotend, el termistor, el cartucho calentador y el motor de extrusor.
- Ventilador: Aunque no lo parezca, es crucial. Evita que el disipador se caliente en exceso y previene atascos en la boquilla.
- Disipador: Parte metálica sobre el bloque calentador. Ayuda a disipar el calor eficientemente.
- Barrel: Se encuentra dentro del disipador y conecta con el bloque calentador. Existen versiones de metal o con tubo de teflón.
- Bloque calentador: Conecta el barrel y la boquilla. Contiene un termistor y un sensor de temperatura para controlar la boquilla.
- Boquilla (Nozzle): Por aquí sale el filamento fundido.
2.-Estructura de la Impresora 3D: La base física sobre la cual se ensamblan y operan todas las demás partes. Proporciona estabilidad y soporte. Incluye el marco o bastidor. Existen varios tipos según la estructura:
- Impresoras 3D Cartesianas
- Las impresoras 3D de tipo cartesiano se distinguen por su disposición con un mínimo de tres motores que mueven los componentes a lo largo de los ejes del sistema de coordenadas cartesianas: Y (desplazamiento hacia delante y hacia atrás), X (desplazamiento hacia la izquierda y hacia la derecha) y Z (desplazamiento hacia arriba y hacia abajo).
Estas impresoras son habituales en espacios de trabajo debido a su amplia presencia en el mercado y su coste asequible, lo que las hace una elección popular para uso doméstico. Sin embargo, debido al peso de los ejes, no son ideales para impresiones rápidas.
- Las impresoras 3D de tipo cartesiano se distinguen por su disposición con un mínimo de tres motores que mueven los componentes a lo largo de los ejes del sistema de coordenadas cartesianas: Y (desplazamiento hacia delante y hacia atrás), X (desplazamiento hacia la izquierda y hacia la derecha) y Z (desplazamiento hacia arriba y hacia abajo).
- Impresora 3d corexy
- La singularidad del diseño CoreXY radica en que el movimiento en los ejes X o Y está vinculado a través de un diseño de correa altamente particular. En este tipo de impresora, la plataforma de impresión se eleva hacia el extrusor. Además de la plataforma móvil, también se destaca el diseño y movimiento de las correas XY en las impresoras CoreXY. Por otro lado, en las impresoras 3D tipo Delta, la plataforma de impresión permanece estática mientras tres motores trabajan juntos para desplazar el hotend. Estos motores operan tres postes conectados al extrusor a través de brazos, los cuales se encargan de mover el hotend. el extrusor. No solo la superficie de impresión móvil es distintiva en una impresora CoreXY, sino también el diseño y el movimiento de las correas XY.
- Impresoras 3D tipo Delta
- En las impresoras Delta, la base de impresión se mantiene estática mientras tres motores colaboran para mover el hotend. Estos motores manejan tres columnas unidas al extrusor a través de brazos, que son responsables de mover el hotend. El nombre de este tipo de impresora (delta = Δ) proviene de la disposición triangular de los brazos que sostienen el hotend. Este diseño fue ideado con el objetivo de realizar impresiones de forma más veloz.
3.-Cama de Impresión: Superficie donde se deposita el material fundido para construir las capas del objeto.
4.-Interruptores de Paro: Sensores que detienen la impresión en caso de emergencia. Termistor: en una impresora 3D es un sensor de temperatura que cambia su resistencia eléctrica en función de la temperatura a la que se encuentra.
- Termistor NTC (Coeficiente de Temperatura Negativo): Este tipo de termistor es el más común en impresoras 3D FFF (Fused Filament Fabrication). Se conecta directamente a la placa base de la impresora. Su resistencia varía de manera no lineal con la temperatura. La placa utiliza una tabla RT (resistencia frente a temperatura) especíLos termopares constan de una unión de dos metales que cambia su conductividad con la temperatura.fica para convertir la resistencia medida en valores reales de temperatura. Si se cambia el termistor, es crucial modificar el firmware de la impresora con la tabla RT adecuada1.
Termopares: Se constituyen de una unión de dos metales que altera su conductividad en función de la temperatura. Los termopares tipo K son comunes en impresión 3D debido a su amplio rango de temperatura (-200 ºC a 1400 ºC). Son económicos pero menos precisos
5.-Filamentos: Los materiales (plástico, metal, etc.) que se utilizan para imprimir. Existen diferentes tipos de filamento para impresora 3D, cada uno con sus propiedades y aplicaciones. En Filex3d te ofrecemos los siguientes materiales para impresión 3d:
- Filamento PLA +Premium
- Filamento 3d petg
- Filamento TPU
- Filamento PLA 850
6.-Programas de Modelado en 3D: Software para diseñar los objetos antes de imprimirlos
